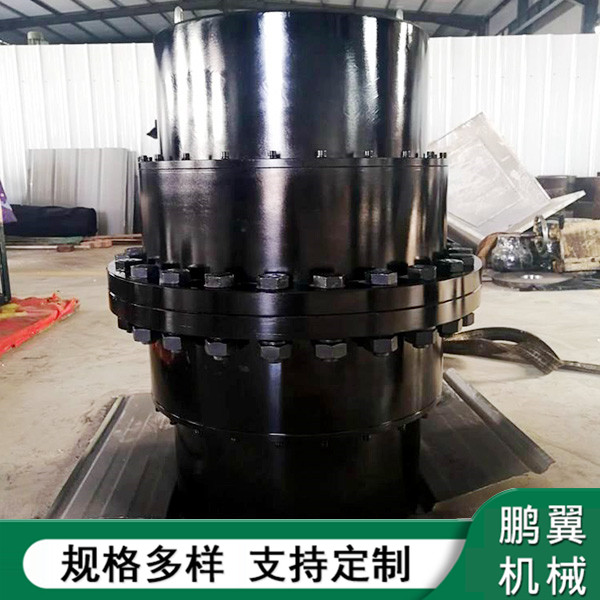

CL型齒式聯軸器:鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中在齒輪軸線上，齒側間隙較普通齒輪大，鼓形齒聯軸器可允許較大的角位移（相關于直齒聯軸器），可改善齒的接觸條件，進步傳送轉矩的才能，延長運用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等 軸線偏向補償才能，具有構造緊湊、回轉半徑小、承載才能大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸等行 業、也適用于石油、化工、通用機械等各類機械的軸系傳動齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然構成齒面磨損和功率耗費，因而，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載才能大，常用于低速重載工況條件的軸系傳動，高精度并經動均衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。
技術參數：
| 型號 | 公稱轉矩 | 軸孔直徑 | 軸孔長度 | D | D1 | A | C | 質量 Kg |
| Tn | Y,J1,Z1 | |||||||
| N.M | d1,d2,dz | L | ||||||
| CL1 | 710 | 18,19 | 30-42 | 170 | 110 | 49 | 16.0 | 7.8 |
| 20,22,24 | 38,52 | 6.0 | ||||||
| 25,28 | 44,62 | 2.5 | ||||||
| 30,40 | 60-112 | |||||||
| CL2 | 1400 | 30,32,35,38 | 82,60 | 185 | 125 | 75 | 2.5 | 12.5 |
| 40-50 | 84-112 | |||||||
| CL3 | 3150 | 40-56 | 112,84 | 220 | 150 | 92 | 2.5 | 26.9 |
| 60 | 142,107 | |||||||
| CL4 | 5600 | 45-56 | 112,84 | 250 | 175 | 125 | 2.5 | 34.9 |
| 60-75 | 142,107 | |||||||
| CL5 | 8000 | 50-90 | 84-172 | 290 | 200 | 145 | 5.0 | 55.8 |
| CL6 | 11200 | 60-110 | 107-212 | 320 | 230 | 160 | 5.0 | 79.9 |
| CL7 | 18000 | 65-75 | 142,107 | 350 | 260 | 185 | 5.0 | 109.5 |
| 80-120 | 132-172 | |||||||
| CL8 | 22400 | 80-95 | 172,132 | 380 | 315 | 210 | 5.0 | 133.8 |
| 100-140 | 167-252 | |||||||
| CL9 | 28000 | 90,95 | 172,132 | 430 | 365 | 220 | 5.0 | 171.0 |
| 100-160 | 167-302 | |||||||
| CL10 | 50000 | 110-180 | 167-302 | 490 | 420 | 245 | 5.0 | 275.8 |
| CL11 | 71000 | 120,125 | 212,167 | 545 | 470 | 280 | 5.0 | 385.0 |
| 130-220 | 202-352 | |||||||
| CL12 | 100000 | 140,150 | 252,202 | 590 | 520 | 350 | 5.0 | 450.0 |
| 160-250 | 242-410 | |||||||
| CL13 | 140000 | 160-280 | 240-470 | 680 | 560 | 375 | 7.5 | 798.3 |
| CL14 | 200000 | 180-320 | 242-470 | 730 | 650 | 405 | 7.5 | 976.6 |
| CL15 | 250000 | 220-360 | 282-550 | 780 | 700 | 480 | 7.5 | 1182.5 |
| CL16 | 35000 | 240-400 | 330-650 | 900 | 785 | 535 | 10.0 | 1936.5 |
| CL17 | 560000 | 260-450 | 330-650 | 1000 | 885 | 625 | 10.0 | 2700.0 |
| CL18 | 710000 | 300-500 | 380-650 | 1100 | 990 | 710 | 10.0 | 3669.0 |
| CL19 | 1000000 | 360-560 | 450-800 | 1250 | 1090 | 730 | 15.0 | 5138.0 |
|
