NGCLZ12帶制動輪鼓形齒式聯軸器的結構是由兩具有相同齒數的外齒軸套和兩帶有凸緣的內齒圈零件組成。兩外齒軸套分別用鍵銜接固定在被鏈接兩軸的軸端，兩內齒圈的內齒與軸套上的外齒相嚙合，其凸緣用螺栓鏈接，從而完成兩軸的鏈接，外齒軸套及內齒圈上的齒輪為嚙合角a=20°的漸開線齒。NGCLZ型齒式聯軸器為帶制動輪式鼓形齒式聯軸器，詳細規格見下表。

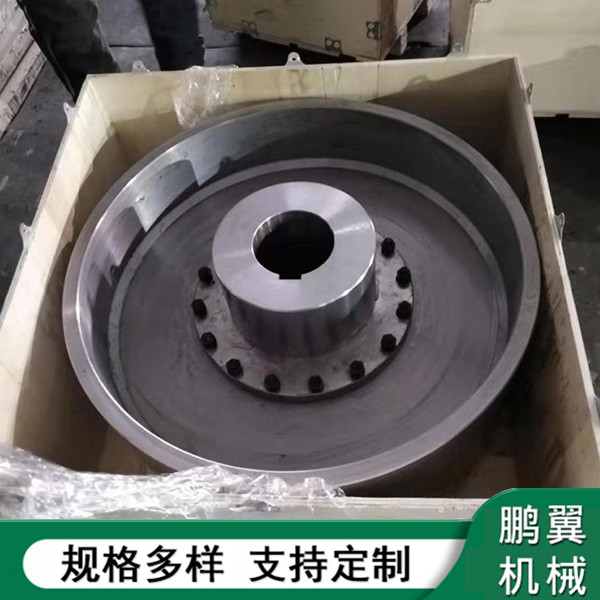

NGCLZ12帶制動輪鼓形齒式聯軸器
1)、由于外齒面為鼓形齒，內齒和外齒之間有更大的補償量，這樣在工作時，防止了內齒和外齒的尖角接觸，允許兩聯接軸的軸線位移誤差3o的范圍內，具有更好的誤差補償性能;
2)、外齒面變?yōu)楣男锡X后，大大改善了齒和齒的接觸情況，從而能接受更大的沖擊載荷，具有更高的承載才能，約比直齒式聯軸器進步15～20%;
3)、防止了由于兩軸的不對中，產生于聯軸器上的附加載荷，是傳動效率更好可達0.99;
4)、采用專業的密封元件后，大大進步了密封的牢靠性，加注光滑油愈加便當。

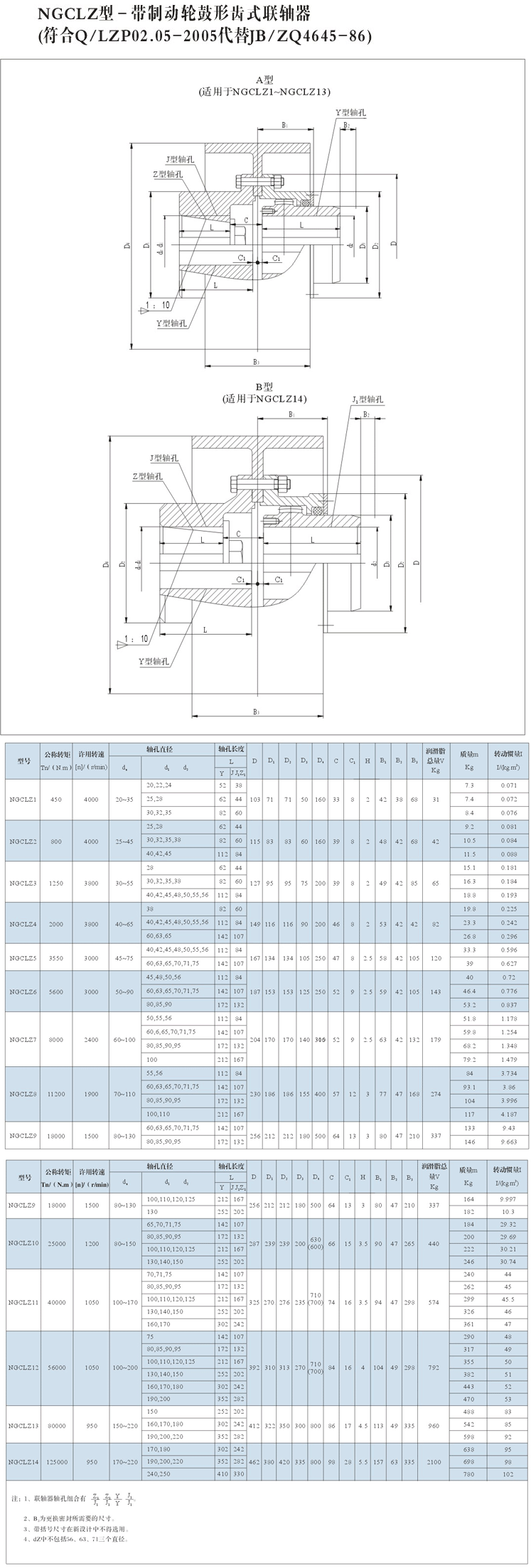

齒式聯軸器規范尺寸表
|
