WGP制動盤鼓形齒式聯軸器

瀏覽次數： 16346
發布日期： 2020-11-05
文章簡介： WGP制動盤鼓形齒式聯軸器型號WGP1、WGP2、WGP3、WGP4、WGP5、WGP6、WGP7、WGP8、WGP9、WGP10、WGP11、WGP12、WGP13、WGP14....
聯系熱線： 17333788766

產品概述

公稱轉矩Tn：800-180000N.m

許用轉速n：4000-1200r/min

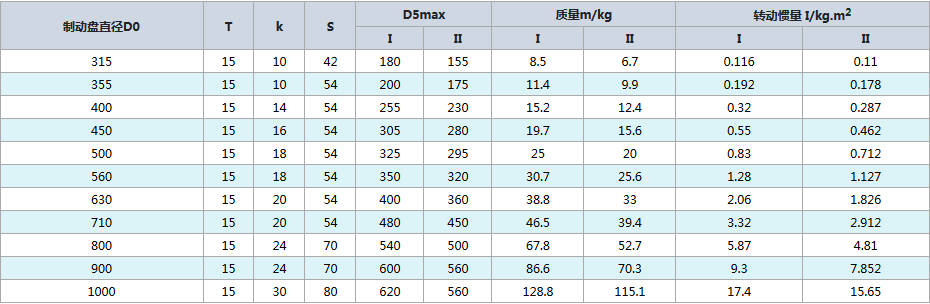

制動盤大小：315-1000mm

帶制動盤鼓形齒聯軸器，該聯軸器包括有分別用來銜接動力輸入軸和動力輸出軸的一個左軸套和一個右軸套，在左軸套的端部設置有鼓形齒，套在左軸套外圍的聯接套經過其內齒與左軸套上的鼓形齒相嚙合，右軸套的端部設置有銜接法蘭，銜接法蘭與聯接套經過穿接螺栓銜接固定，一個制動盤被夾持固定在銜接法蘭和聯接套之間。帶制動盤鼓形齒聯軸器構造簡單、裝置便當，制動盤與右軸套剛性銜接，制動過程中的制動負荷和振動由右軸套承當，因此不會對鼓形齒的嚙合性能形成損傷，同時制動盤本身的穩定性也大大進步，保證了運轉的牢靠性。齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中在齒輪軸線上，齒側間隙較普通齒輪大，鼓形齒式聯軸器可允許較大的角位移（相關于直齒聯軸器），可改善齒的接觸條件，進步傳送轉矩的才能，延長運用壽命。有角位移時沿齒寬的接觸狀態。

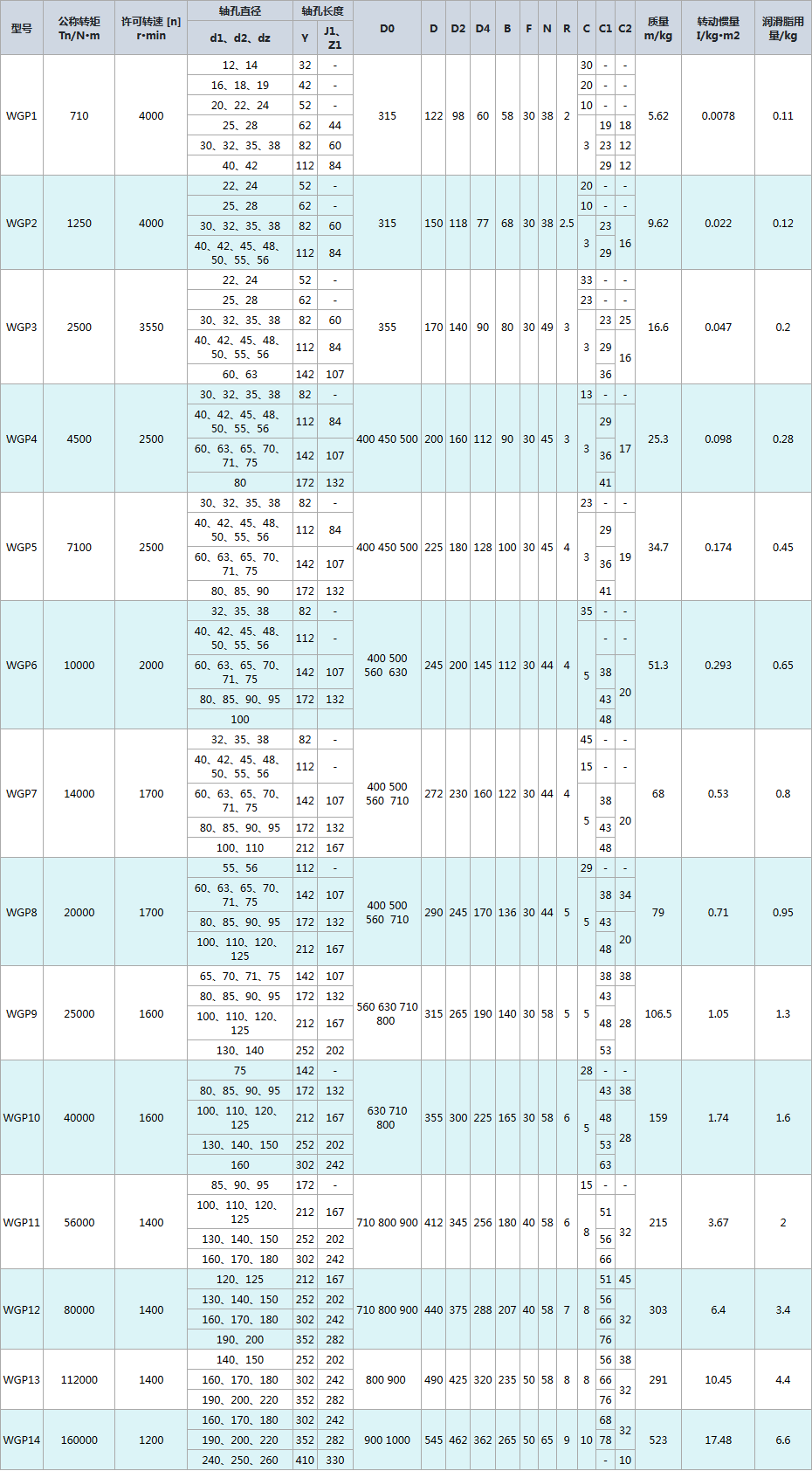

WGP帶制動盤鼓形齒式聯軸器JB/T7001-93型號

WGP1、WGP2、WGP3、WGP4、WGP5、WGP6、WGP7、WGP8、WGP9、WGP10、WGP11、WGP12、WGP13、WGP14
