鋁合金XL星形墊彈性聯軸器

瀏覽次數： 16389
發布日期： 2020-11-05
文章簡介：鋁合金XL星形墊彈性聯軸器主要由兩個帶凸爪的半聯軸器和中間的彈性體組成...
聯系熱線： 17333788766

產品概述

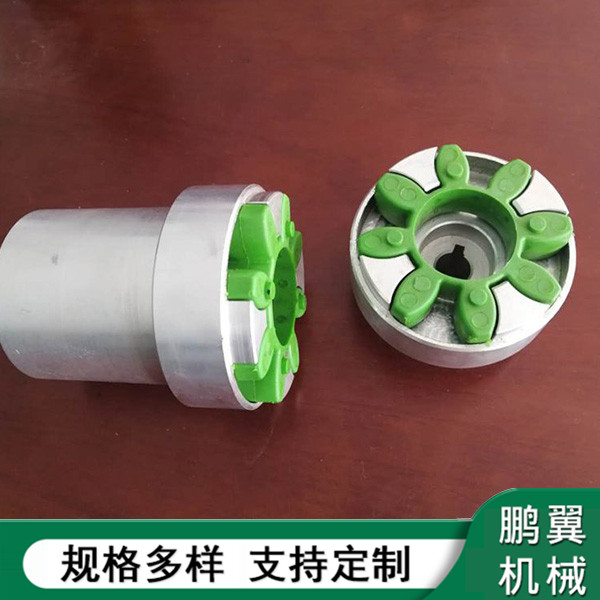

鋁合金XL星形墊彈性聯軸器主要由兩個帶凸爪的半聯軸器和中間的彈性體組成。中間彈性體與兩個半聯軸器的凸爪親密嚙兼并接受徑向周向擠壓以傳送扭矩，當兩軸線有相對位移時，中間彈性體發作相應的彈性變形，起到自動補償位移的作用。

鋁合金XL星形墊彈性聯軸器主要適用于中等載荷，起動頻繁、經常正反轉、高中低，工作牢靠性高請求的場所，不適合重載的場所。例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作場所溫度 -35℃～+80℃，轉矩范圍為45～25000，轉速范圍為1500～8500r/min。

星型彈性聯軸器高速運轉時由于受向心力的作用而產生的徑向運動將加速其磨損，加設外殼。除了能防塵存油外，減薄量缺乏可能會形成干預，減薄量過大會削弱齒的強度，且會側隙很大。外齒的接觸條件，防止了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時了齒面摩擦、磨損情況，降低了噪聲，維修周期長。星形彈性聯軸器外齒套齒端呈喇叭外形，故不宜在高速和有沖擊載荷狀況下運用，也不宜用于立軸的聯接。星型彈性聯軸器整體構造設計時，要充沛留意齒面與滾子之間的光滑及防塵，還有防護作用。由于鏈條萬一破斷，可能形成人身事故。鼓度曲線曲率半徑與內齒單側減薄量成正比，即它與齒的嚙合間隙有關，使內、外齒裝拆便當。
