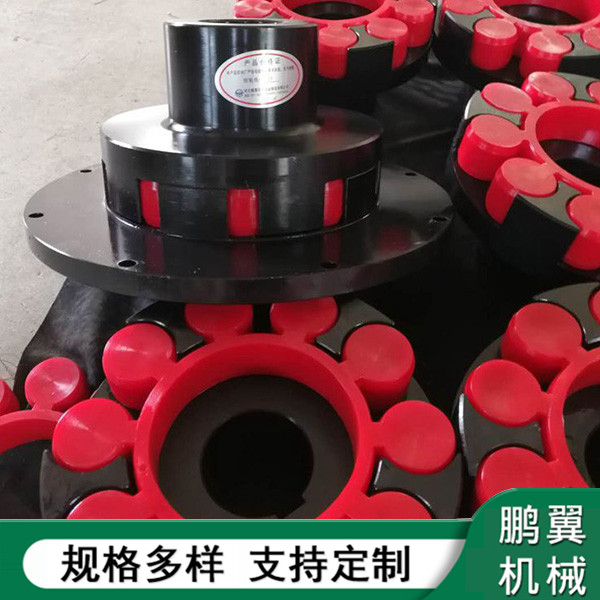

ML梅花聯軸器用具有以下特性：聯軸器無需光滑，維護便當工作量少，可連續長期運轉。聚氨酯彈性元件耐油，承載才干大，運用壽命長。工作穩定，具有良好的減振、緩沖和電絕緣性能。具有較大的軸向、徑向和角向補償才干。構造簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場所梅花聯軸器主要適用于起動頻繁。例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度 -35℃～+80℃，傳送公稱扭矩25～12500Nm，許用轉速1500～15300r/min。梅花聯軸器主要由兩個帶凸齒親密嚙兼并接受徑向擠壓以傳送扭矩，當兩軸線有相對偏移時，彈性元件發作相應的彈性變形，起到自動補償作用。梅花聯軸用具有以下特性：聯軸器無需光滑，維護便當工作量少，可連續長期運轉。聚氨酯彈性元件耐油，承載才干大，運用壽命長 。梅花彈性聯軸器工作穩定，具有良好的減振、緩沖和電絕緣性能。具有較大的軸向、徑向和角向補償才干。構造簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場所。
技術參數
| 號 | 公稱扭矩 Tn (N.M) | 許用轉速n (r/min) | 軸孔直徑 d1 d2 dz | 軸孔長度 | L0 | D | D1 | 彈性件 型號 | 轉動慣量I (Kg.m2 ) | 質量 m Kg |
| 彈性硬件(HA) |
| a | b | c | 鐵 | 鋼 | Y型 | Z、J型 |
| ≥75 | ≥85 | ≥94 | L | L1 |
| ML1 | 16 | 25 | 45 | 11500 | 15300 | 12 14 | 32 | 27 | 80 | 50 | 40 | | 0.014 | 0.66 |
| 16 18 19 | 42 | 30 | 100 |
| 20 22 24 | 52 | 38 | 120 |
| ML2 | 63 | 100 | 200 | 8200 | 109 | 20 22 24 | 52 | 38 | 127 | 70 | 50 | | 0.075 | 1.55 |
| 25 28 | 62 | 44 | 147 |
| 30 32 | 82 | 60 | 187 |
| ML3 | 90 | 140 | 280 | 6700 | 9000 | 22 24 | 52 | 38 | 128 | 85 | 60 | | 0.178 | 2.5 |
| 25 28 | 62 | 44 | 148 |
| 30 32 35 38 | 82 | 60 | 188 |
| ML4 | 140 | 250 | 400 | 5500 | 7300 | 25 28 | 62 | 44 | 151 | 105 | 65 | | 0.412 | 4.3 |
| 30 32 | 82 | 60 | 191 |
| 35 38 |
| 40 42 | 112 | 84 | 251 |
| ML5 | 250 | 400 | 710 | 4600 | 6100 | 30 32 35 38 | 82 | 60 | 197 | 125 | 75 | | 0.73 | 6.2 |
| 40 42 45 48 | 112 | 84 | 257 |
| ML6 | 400 | 630 | 1120 | 4000 | 5300 | 35*38* | 82 | 60 | 203 | 145 | 85 | | 1.85 | 8.6 |
| 40*42* | 112 | 107 | 263 |
| 45 48 50 55 |
| ML7 | 710 | 1120 | 2240 | 3400 | 4500 | 45*48*50*55* | 112 | 84 | 265 | 170 | 100 | | 3.88 | 14.0 |
| 60 63 65 | 142 | 107 | 325 |
| ML8 | 1120 | 1800 | 3550 | 2900 | 3800 | 50*55* | 112 | 84 | 272 | 200 | 120 | | 9.22 | 25.7 |
| 60 63 65 | 142 | 107 | 332 |
| 70 71 75 |
| ML9 | 1800 | 2800 | 5600 | 2500 | 3300 | 60*63*65* | 142 | 107 | 334 | 320 | 150 | | 18.95 | 41.0 |
| 70 71 75 |
| 80 85 90 95 | 172 | 132 | 394 |
| ML10 | 2800 | 4500 | 9000 | 2200 | 2900 | 70*71*75* | 142 | 107 | 344 | 260 | 180 | | 39.68 | 59.0 |
| 80 85*90 95 | 172 | 132 | 404 |
| 100 110 | 212 | 167 | 484 |
| ML11 | 4000 | 6300 | 12500 | 1900 | 2500 | 80*85*90*95* | 172 | 132 | 411 | 300 | 200 | | 73.43 | 87.0 |
| 100 110 120 | 212 | 167 | 491 |
| ML12 | 7100 | 11200 | 20000 | 1600 | 2100 | 90*95* | 172 | 132 | 417 | 360 | 215 | | 178.45 | 140 |
| 100*110*120*125* | 212 | 167 | 497 |
| 130 | 252 | 202 | 577 |
| ML13 | 8000 | 12500 | 25000 | 1400 | 1900 | 100*110*120*125* | 212 | 167 | 497 | 400 | 225 | | 208.75 | 160 |
| 130*140* | 252 | 202 | 577 |
